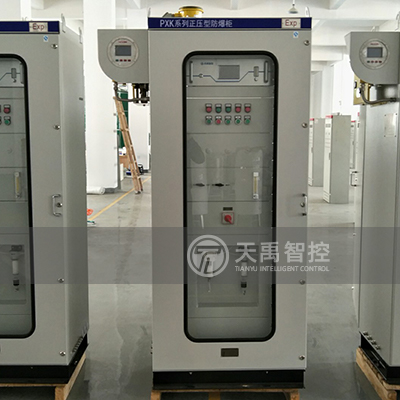

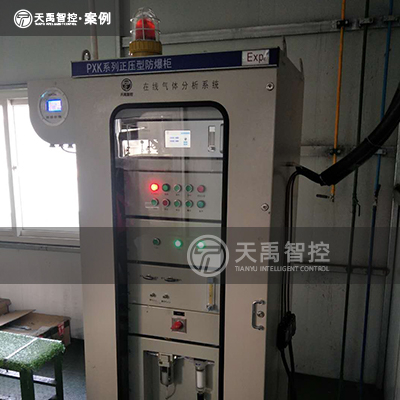

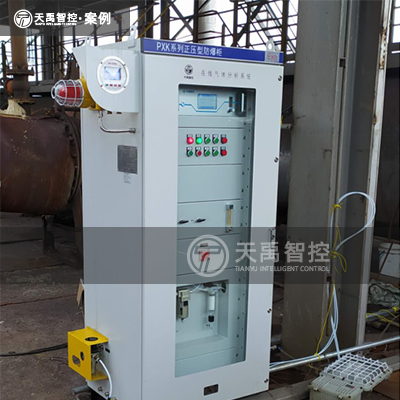

煤粉工業鍋爐系統煤粉倉安全防爆設計可采用濃相操作、封閉、惰性氣體保護、防靜電接地、泄爆等措施,以保障煤粉倉的安全運行。天禹智控的煤粉制備濃度監測系統，它的結構主要包括儀表柜,反吹箱和取樣探頭。在儀表柜內隔膜抽氣泵的工作下,工藝管道中的煙氣被分離,一部分樣氣進入取樣探頭,經由取樣管道進入儀表柜內。在氣水過濾裝置中除去樣氣中的水份和微小塵粒子。在抽氣泵的帶動下,樣氣進入氣體干燥器中進行冷凝脫水,進一步除去樣氣中的水份。冷凝水經由蠕動泵排出,樣氣由抽氣泵出口再經過三通手動閥、轉子流量計進入分析儀表中進行分析。
技術參數
主要技術性能
|
安裝位置 |
煤粉倉/收塵器 |
|
|
用途 |
煤粉倉/收塵器一氧化碳在線分析 |
|
|
采樣點設備或管道號 |
|
|
|
工藝管道尺寸 |
|
|
|
樣品狀態 |
氣態 |
|
|
操作條件 |
||
|
工藝介質 |
煤氣 |
|
|
操作壓力： KPa |
0～2或常壓 |
|
|
操作溫度： ℃ |
約 60 |
|
|
操作濕度 |
||
|
粉塵含量 g/Nm3 |
＜400 |
|
|
動力粘度 |
|
|
|
介質組份 |
||
|
CO |
0～1000PPm |
|
|
CO2 |
|
|
|
N2 |
|
|
|
粉塵 |
較多 |
|
|
水等 |
有 |
|
|
分析儀器規格及要求 |
||
|
系統名稱 |
煤粉倉一氧化碳濃度在線監測系統 |
|
|
分析器名稱及原理 |
紅外分析原理 |
|
|
分析組分 |
煤氣 |
|
|
測量范圍 |
CO：0-1000ppm |
|
|
輸出信號 |
4~20mA |
|
|
電 源 |
220VAC 50 Hz |
|
1. 維護期
系統完成驗收后開始，提供免費的約定質保維護周期，免費維護期滿后進入有償服務期，具體費用由雙方另行友好協商確定。
2.維護內容
（1）系統需求定義范圍內的功能上錯誤和漏洞
（2）由于系統配置的問題所導致的某些功能障礙
（3）下列問題不在免費維護范圍內
a.由于用戶自行修改產品所造成的錯誤
b.由于連入到本系統中的其他現有應用系統所出現的錯誤，或因其他應用系統的修改/變動對本系統所產生的影響及錯誤。
3. 售后技術支持聯絡
a. 技術問題郵件：mail@tyzkkj.com。
咨詢電話：027-8795 5899
134 6997 0286
咨詢QQ ：692922878
