1.電石工業及電石爐技術的發展?fàn)顩r
電石做為重要的化工原料，廣泛應用于化工、冶金、醫藥等諸多領域。電石為煤炭化工的中間產品。隨著國民經濟的不斷增長，尤其PVC需求量的迅速增加，電石的需求量也在不斷地?cái)U(kuò)大。我國具有豐富的煤炭資源，為電石生產提供了充分的原料保證。特別是近年來石油價格的飛速上漲，導致石油化工生產成本不斷升高，與石油化工相比，煤炭化工已不斷呈顯其自身優勢，使得電石工業迅猛發展。
電石生產的主體設備為電石爐，電石爐在電爐種類的劃分中屬埋弧電爐（或礦熱電爐），與一些鐵合金電爐屬同一種類。
我國是一個煤炭大國，同時也是一個電石生產大國，國內有大型電石生產骨干企業五、六十家，中、小型電石企業更多至幾百家，電石生產設備主要以中、小型開放式電石爐為主，大型密閉式電石爐占有量相對較少。在今后的電石工業發展中，將以大型節能、環保型密閉電石爐為主。
我國老式電石爐主要是在前蘇聯技術上發展起來的。國際上以前電石爐技術比較先進的外國公司主要有挪威埃肯公司、德國西馬克·德馬格公司以及日本鉆石公司等，我國曾在20世紀70年代初期從日本鉆石公司引進35MVA密閉式電石爐技術，20世紀80年代分別從挪威埃肯公司引進25.5MVA密閉電石爐技術、從德國西馬克·德馬格公司引進多種容量大型鐵合金電爐技術。20世紀末期，由于國際上石油法化工發展迅速，電石法化工發展較為緩慢，國際上提供電石爐設備技術的一些大公司在此方面技術上發展也相對較為緩慢，特別是日本鉆石公司等現在已基本退出電石爐技術開發研究領域。
相反，我國由于電石工業發展迅速，在生產中摸索出很多有益經驗，并且在引進國外先進技術基礎上不斷總結提高，并且在電石爐設備技術中又吸收了很多鐵合金電爐方面的有益經驗，使得我國目前電石生產技術已進入國際先進行列。
以前由于大型電極設備技術及工藝技術的制約，使得大型電石爐的發展受到限制，目前直徑1400mm的大型電極已經在國內大型密閉埋弧電爐上應用，且已經收到良好的使用效果，證明我國在大型電爐核心技術掌握上已經成熟，為我們?cè)O(shè)計制造新型40MVA及以上規格的超大型電石爐創造了有利條件。
由于大型電石爐具有勞動定員少、易于高水平自動化控制、相對投資少、易于綜合環境治理等優點，建議今后新上電石爐采用30～40MVA大型密閉電石爐。
2.電石爐的分類
電石爐是電石生產的主要設備，電石生成的電化學反應就是在電石爐內完成的。電石爐按其容量可分為小型電石爐（一般容量在10000kVA以下）、中型電石爐（一般容量為10000～25000kVA以下）、大型電石爐（一般容量為25000～40000kVA以下）、超大型電石爐（一般容量為40000kVA以上）；電石爐按其結構可分為開放式電石爐、半開放式電石爐及密閉式電石爐。
3.密閉電石爐是什么
密閉電石爐是指電石生產的電化學反應在密閉的容器（包括爐體及爐蓋等）中進行，外部的空氣不能進入反應的容器內，這樣的電石爐稱為密閉電石爐。由于密閉電石爐爐內隔絕了空氣，其反應生成的CO氣體不會在爐內發生燃燒反應。
密閉電石爐的特點：
1)反應生成的CO氣體抽出后經降溫及除塵凈化處理，可作為氣體燃料及有機合成工業的原料，從而使能源得到了綜合利用，降低了電石生產的成本；
2)密閉電石爐電化學反應在密閉的爐蓋下進行，在電石爐周圍沒有火焰和粉塵，大大的改善了勞動環境；
3)由于反應生成的CO氣體被抽出，爐面上不再發生燃燒反應，爐內氣體溫度降低，延長了設備的使用壽命；
4)由于密閉電石爐爐面上不再發生燃燒反應，電爐的工作環境得到了改善，電石爐功率可以提高，電石爐可向大型化發展，目前世界上大型電密閉石爐容量已達到100000kVA；
5)密閉電石爐加料為連續自動加料的方式，取消了現場人工加料；
6)電極升降及壓放采用自動方式在控制室內完成，可以減少勞動定員及減輕工人的勞動強度；
7)密閉電石爐可根據各種儀表來控制電石爐，并且利用儀表進行安全檢測，提高了電石爐操作的安全性，為自動化電爐操作提供了基礎；
4.節能、環保型密閉電石爐介紹
按照電石生產滿足可持續發展的需要，及設備的先進性、生產安全性、環保達標排放、節能及達到經濟規模的要求，目前新上電石爐在容量上應為大型或超大型電石爐，在結構上應采用密閉式電石爐。下面，將目前國內先進的節能、環保型密閉電石爐情況作以介紹。
4.1密閉電石爐的爐體形式
電石爐的爐體由爐殼和爐襯組成。在電石爐爐體內爐料通過其電阻熱及部分電弧發出的高溫使?fàn)t料熔化反應生成電石。由于反應溫度高達2000℃以上，這樣高的溫度，一般耐火材料是難以承受的，所以爐體的容積必須大于反應的空間，也就是說反應區與爐襯之間留存一層爐料， 用以保護爐襯。
爐體的形狀很多，從爐口形狀來說，有圓形的、橢圓形的、方形的 和長方形的。由熱力學的觀點來看，以圓形較為有利。實際上，爐體形狀的選擇決定于電極位置的布置和一氧化碳抽取設備的安裝位置。現今的電石爐可以說大多數都是采用圓形爐。
爐體內反應空間的大小由電極的大小、距離以及電弧作用范圍來決定。電極間的距離與其直徑成正比例，而電極直徑是隨爐子的容量而變的。電極直徑又由其所允許的電流密度來決定。電極的電流又由變壓器的容量來決定。最終結論是爐體的大小決定于其變壓器的容量。
對爐殼的要求：①爐體強度應該能滿足爐襯受熱而產生的劇烈膨脹，適應爐襯熱脹冷縮的要求；②在滿足強度要求的情況下，應力爭節省材料，減輕重量；③制造方便，必要時應考慮包裝運輸?shù)目赡苄浴?nbsp;
目前國內所用爐殼的結構形式有兩種：一種是圓柱形殼，大多數工廠都采用這種結構。另一種是例圓錐形爐殼，錐角為7°。這種形式的爐殼以前我國曾經在大容量密閉電石爐上采用。

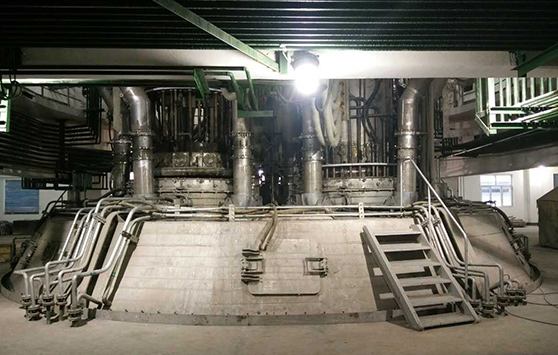

4.2密閉電石爐的爐蓋形式
爐蓋的作用是蓋在爐體上面，使電石爐密閉起來，爐蓋與爐體之間密封采用砂封。爐體與爐蓋的密封是為了使電石生產中產生出來的爐氣全部回收。
爐蓋為水冷焊接結構，其上打結有耐火材料。在爐蓋上設有檢查孔、安全閥、測溫計孔、爐氣排出口、加料口和3個電極插入口。
4.3密閉電石爐的電極裝置結構形式
電石爐的電極裝置為電石爐設備的重要組成部分，電極裝置的好壞，直接影響著電石爐是否能夠順利生產。 自焙電極系統由于生產成本低、使用比較可靠，現在電石爐電極系統基本上采用自焙電極系統。 目前大型電石爐電極裝置的控制主要是采用液壓系統進行全自動控制。 電極裝置主要分為組合把持器式電極裝置、液壓報閘式電極裝置、鋼帶抱緊壓放式電極裝置。 組合把持器式電極裝置為近年來在引進國外技術基礎上改進而成的新式電極裝置，此種結構的電極裝置在國內一些廠家已得到很好的應用，充分證明了其適應大型電石爐生產的特性。此種結構的電極裝置已不同于電極裝置的結構形式。此種結構的電極裝置其電極殼上焊接有多個筋片，電極的壓放和導電就是通過夾持筋片來完成的。其分為上、下兩部分。
根據長期使用，組合把持器式電極裝置與其它電極裝置，具有如下的顯著特點：
a)結構簡單，它簡化了把持器和壓放機構，使用可靠，重量輕；
b)互換性好，接觸裝置和壓放裝置可適用于各種不同直徑的自焙電極；
c)組合把持器接觸電阻小，電效率高，不易與電機殼間打火；
d)電極殼再不會變形；
e)電極再不會在滑放時失去控制，為高電耗的冶煉工藝增加了安全電極滑放率；
f)由于降低電極的冷卻，因而使電極焙燒位置升高；
g)減少了電極斷損事故；
h)壽命長，普通的銅瓦式把持器一般壽命較短，塊式抱閘重且易磨損，而組合式電極柱接觸元件及壓放裝置的壽命可在傳統電極柱壽命的5～8倍以上。
i)在電極導電系統中，接觸導電元件與電極殼之間通過彈簧進行夾緊，電極壓放時不用降低電爐負荷，而在電爐滿負荷的狀態下進行電極的壓放，這樣大大的提高了電石爐的功率利用系數。
組合式電極柱雖然有以上優點，但必須加工制造精密，按照其特性進行調試，才能充分發揮其優點。
5．電石爐空心電極系統介紹
近年來隨著生產技術的發展，人們又研制出了空心電極系統并得到了很好的應用，取得了很好的經濟效益。電石爐空心電極系統將原料破碎過程產生的石灰粉料和焦碳、無煙煤粉料按比例配料作原料從中空電極內部直接加入爐內，空心電極系統具有如下的特點:
1)電石爐空心電極系統把配料前篩分下來的粉料（石灰、焦碳及無煙煤粉末）直接從電極心部加入爐內,提高原料利用率,粉料的加入率最高可達30%；（無空心電極系統的電石爐，粉料一般作為廢料處理）
2)由于電極為空心結構,電極焙燒效果好；
3)快速調節溶池原料配比，迅速調整爐況；
4)由于細粒原料在爐內均勻混合，直接進入反應區，更有利于反應的進行，降低電耗5%左右；
5)在電石生產中可加入更多的焦碳，而不造成電極上移，可提供更有利的還原條件，提高產品的質量；
6)使用空心電極系統,可使電極糊及電極殼的消耗量減少1/3以上；
6.電石爐氣體分析解決方案
電石(CaC2)是基本的有機化工原料，曾被譽為有機合成之母。由它制得的乙炔氣可代替石油制品生產醋酸、醋酸乙烯、聚氯乙烯、聚乙烯醇、乙炔炭墨等一系列數千種有機產品的氣體原料。電石化工作為煤化工的一個分支，一方面是具有生命力的產業，另一方面又是高耗能、高污染的產業。電石生產中，電石爐排放的煙氣是最大的污染源。為了加強環境保護治理和實現能源回收利用、降低生產成本、提高企業和社會效益，按照國家發改委2007 年70 號文件《電石行業準入條件》（2007 年修訂）的意見。新建電石爐必須符合以下4個要求：（1）建設大型密閉式電石爐；（2）單臺爐容量25000KVA 以上；（3）初始總?cè)萘?00000KVA；（4）電石爐氣必須綜合利用。
電石爐氣的凈化和利用在國內外都是難題，要充分、安全、有效地利用電石爐氣，就必須對電石爐尾氣進行有效的監測。電石爐尾氣分析方法主要有三種：手工（奧氏氣體儀）分析、色譜儀分析、在線分析。
本解決方案僅就密閉式電石爐氣的在線監測進行簡要分析，對電石爐尾氣分析系統的設計進行簡要介紹。希望能拋磚引玉，從而實現在新建電石爐和老的電石爐改造后的尾氣得到充分利用，進而實現環境保護、勞動保護以及實現能源回收利用、降低生產成本、提高企業和社會經濟效益。
1. 爐氣的特性
生產過程中的密閉電石爐內,通電后生成產品的主要反應式：CaO+3C=CaC2+CO
1.1 爐氣量：400Nm3/t電石；
1.2 溫度：正常400--800℃，（瞬時）1000℃。
1.3 爐氣的組分（一般）
成分
|
CO
|
CO2
|
CH4
|
N2
|
H2
|
O2
|
CN-
|
焦油
|
|
|
70-90
|
1-10
|
0.5
|
1-8
|
0-10
|
0.2-0.6
|
微量
|
微量
|
1.4 粉塵含量及組分
粉塵含量：50-150 g/ Nm3
粉塵種類
|
CaO
|
C
|
SiO2
|
|
Al2O3
|
其它
|
|
|
|
34.1
|
|
0.96
|
7.1
|
4.84
|
密閉電石爐尾氣有以下特點：
2. 爐氣的特點
(1)電石爐尾氣出爐溫度高且不穩定；
(2) 爐氣量波動而不平穩，尾氣中一氧化碳濃度高，約含74—85％，且溫度高，屬于易燃易爆的氣體；
(3)尾氣粉塵含量大且粒徑小，5～10μm的約占粉塵40％，大于40μm的不足11％，高達150g／Nm3的煙塵使得尾氣的回收很不利;
(4)尾氣有一定的熱值約2300—2600 Kcal／Nm3；
(5)尾氣中含有微量的焦油，析出后和粉塵粘連，給低溫除塵帶來不便。

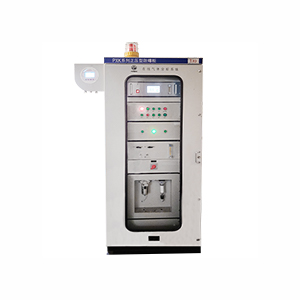

3. 密閉電石爐尾氣分析系統
一般分析系統從結構上可分為三大部分，即取樣系統，預處理系統，分析系統。根據爐氣的以上特點，天禹智控經過多年經驗積累，將該分析系統從功能上劃分，據此設計制造的密閉電石爐尾氣分析成套系統，在新建大型密閉電石爐（5萬t）以及老的電石爐改造的應用中都取得了很好的運用效果。以下簡要介紹該分析系統的設計。
3.1 取樣點的選取
取樣點的選取應該滿足以下要求：能真實、及時地反映用戶所關注的爐況參數；取樣的點溫度、壓力、流量比較穩定；粉塵、焦油量盡可能小。如果取樣點選取不當將給后續系統帶來額外負擔，甚至不能真實地反映出需要的爐況參數。
3.2 取樣系統的設計
取樣系統是整個分析系統的第一道關口，它是否成功，將直接導致整個分析系統的成敗。電石爐尾氣取樣點的溫度大約在200-300℃，相對壓力為微正壓到微負壓之間，由于爐氣的特殊性，取樣系統必須具有對樣品組分進行初步的物理分離，將采樣探頭周圍的固體顆粒從氣態流體中分離出去，因此取樣系統不僅要有探針（取樣管），還要有過濾系統、探頭清掃系統等，此外，還應具有便于維護的結構。天禹智控自主研發的取樣探頭能將大于0.3 μ 粉塵m的99%濾出。采用專用取樣探頭，再配以程控自動吹掃裝置，即可擔此重任。
3.3 預處理系統的設計
預處理系統主要完成從取樣系統輸送過來的氣樣進行安全、及時、有效地處理，以滿足儀器分析系統的使用條件。首先傳輸管路的設計必須滿足空氣動力學的要求，使樣氣流路暢通無阻；接下來是將樣氣進行除塵、除焦油、調壓、除水、穩流等一系列連慣處理。使處理后的樣品氣干燥、清潔，以便進入儀器分析系統中的關鍵組分得以準確分析。從而為電石的生產安全以及爐氣的有效利用提供科學的依據。
除塵系統包括過濾、清掃、再過濾等，防止管路阻塞；脫焦除油系統包括控溫、洗出、吸附等，有利于管路暢通，保護分析設備；除水系統包括汽水分離、冷凝、霧捕集、氣水分離、干燥過濾等，保護分析儀，保證測試準確；壓力調整系統包括泵、調節閥、快速回路等，以保證儀器正常工作條件。可編程控制（PLC）系統，主要包括PLC、程序軟件、執行機構、人機界面等，主要用于對取樣預處理系統實現自動控制，出現異常情況時報警。
3.4 儀器分析系統
本系統包括流量調節裝置、防異常進水裝置、校準裝置、分析儀器等。分析儀器是根據電石生產工藝以及尾氣用途進行配置的。一般密閉電石爐尾氣中的O2、H2、CO等氣體屬于必測項目。其中O2和H2的含量是安全指標，CO是尾氣利用核心。
4. 電石爐尾氣成套分析系統的應用
武漢天禹智控研發的電石爐尾氣分析系統，功能框圖的基礎上，根據不同用戶的工況及要求還會進行有針對性地設計。
總之，密閉式電石爐適用于大容量爐型，爐氣從爐內引出后可實現綜合利用，既降低了冶煉能耗，又減少了能源的巨大浪費，同時大幅度減少了煙氣直接排放，有利于環境保護。符合國家有關產業政策，必將得到較快發展。同時，對其尾氣在線分析系統也會有越來越高的要求。因此，電石爐尾氣分析系統在先進性、適用性、可靠性、穩定性、安全性等方面應提出更高的要求。
以上就是天禹智控為您提供的電石爐技術的發展及電石爐尾氣解決方案的相關介紹，如果您有任何需求及疑問，可隨時撥打我們的電話027-87955899或13469970286詳情咨詢，感謝您的閱讀。
